Глазами свет кажется ровным, но на видео по ленте бегут тёмные полосы. Разберёмся, что может стоять за этим эффектом и как проверить оборудование безопасно.
Камера видит мерцание, даже если глазами его не заметно
Часто светодиоды регулируют яркость не плавным снижением тока, а быстрым включением и выключением — широтно-импульсной модуляцией (ШИМ). Способ регулировки зависит от модели драйвера, контроллера или ленты — уточняйте в документации устройства. Глаз усредняет вспышки и видит ровный свет. Камера снимает кадр за кадром с определённой выдержкой, и если частота вспышек ленты не совпадает с частотой съёмки, в кадре появляется чередование светлых и тёмных фаз — отсюда полосы.
Заметность эффекта зависит от частоты ШИМ блока питания или контроллера и от настроек камеры — выдержки и частоты кадров. Безопасная для съёмки частота зависит от конкретной модели оборудования — уточняйте в паспорте устройства или проверяйте опытным путём.
Сначала проверьте диммер, контроллер и блок питания
Частая причина мерцания на видео — несовместимость управляющего устройства с лентой.
- Диммер не для светодиодов. Диммеры для ламп накаливания работают по другому принципу и при подключении к светодиодной ленте часто дают мерцание, заметное на камере.

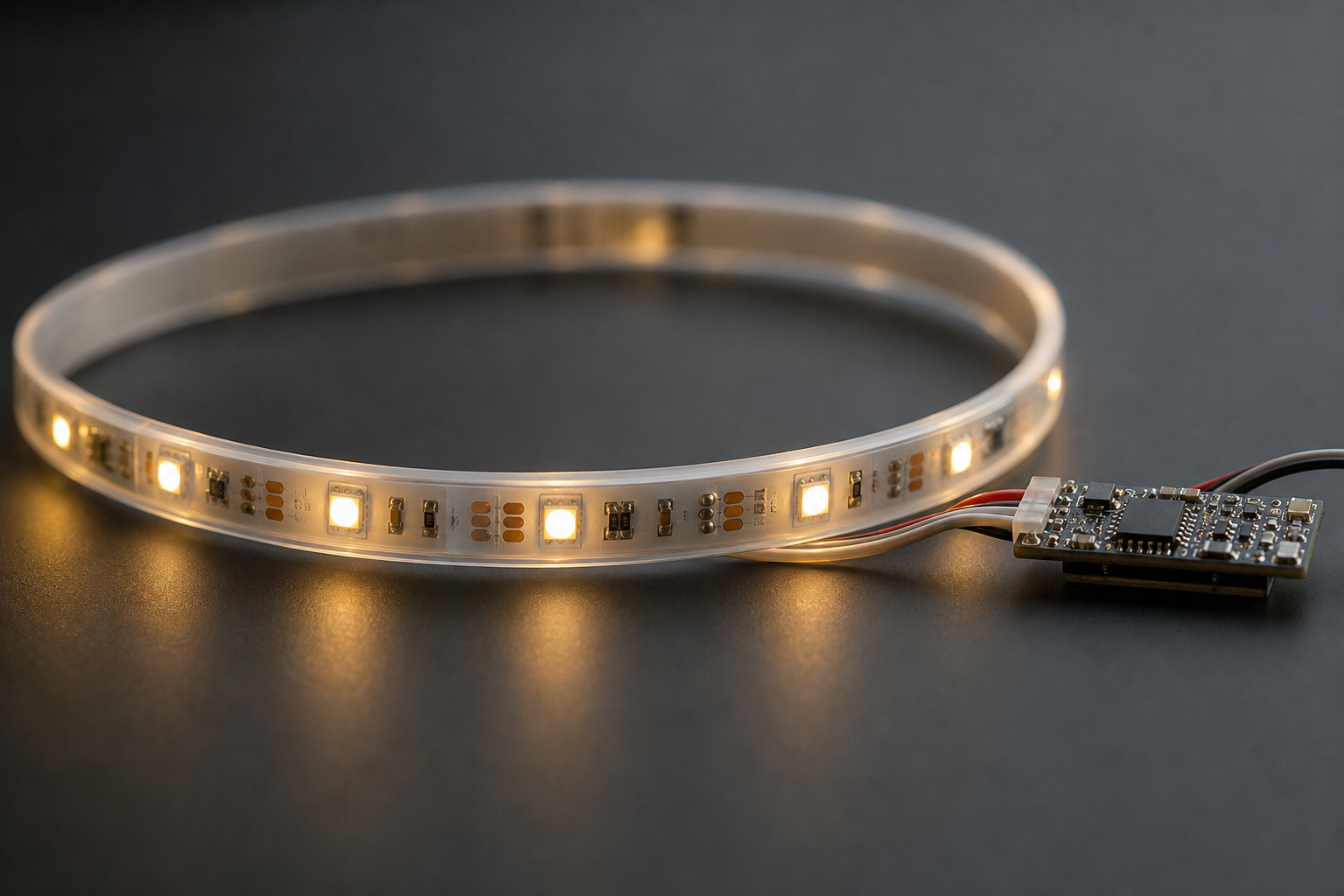

- Контроллер не подходит по протоколу. Для адресной ленты контроллер должен поддерживать именно её протокол — несовместимость может проявляться как нестабильное свечение отдельных сегментов.
- Блок питания работает на пределе. Если он греется и даёт нестабильное напряжение, возможны уход в защиту, кратковременное мигание или отключение.
Совместимость диммера, контроллера и ленты проверяйте по паспортам всех трёх устройств — универсального правила «подходит почти всё» здесь нет.
Как отличить мерцание от падения напряжения по длине ленты
Иногда проблема на видео — не мерцание, а неравномерная яркость по длине ленты. Это разные явления.
При увеличении длины отрезка напряжение падает на токоведущих дорожках, и дальний от блока питания конец светит тусклее. На лентах 12 В эффект заметнее, чем на 24 В, при одинаковой мощности. Такая неравномерность обычно статична и заметна и глазами, и в кадре, в отличие от мерцания, которое чаще проявляется только при определённой выдержке.
Максимальную длину отрезка с подключением с одного конца указывает производитель. Для длинных линий применяют параллельное подключение нескольких отрезков или питание с двух концов, если это предусмотрено схемой ленты.
| Признак | Вероятная причина | Что сделать |
|---|---|---|
| Полосы только на видео, глазами свет ровный | Несовпадение ШИМ и параметров камеры | Проверить совместимость диммера/контроллера с лентой по паспорту |
| Мерцание усиливается при диммировании | Диммер не предназначен для светодиодов | Заменить на диммер, совместимый с лентой |
| Блок питания греется, бывают отключения | Работа на пределе мощности | Сверить мощность ленты с паспортом блока питания |
| Дальний конец ленты светит тусклее, но ровно | Падение напряжения по длине | Параллельное подключение отрезков или питание с двух концов |
| Мигают отдельные сегменты адресной ленты | Контроллер не поддерживает протокол | Проверить соответствие контроллера модели ленты |
Мощность ленты считают так: мощность на метр умножают на длину, ток получают делением мощности на напряжение. Например, лента 14,4 Вт/м длиной 5 м даёт 72 Вт; при 12 В это около 6 А. Блок питания стоит брать с запасом по мощности 20-30% сверх расчётной — общая рекомендация производителей, не жёсткий норматив.
Безопасная проверка перед заменой оборудования
- Посмотрите маркировку на ленте, контроллере и блоке питания — напряжение, мощность, модель.
- Сверьте эти данные с паспортами устройств на совместимость.
- Оцените визуально, не греется ли корпус блока питания сильнее обычного и нет ли следов перегрева или потемнения.
Если есть подозрение на перегрев блока питания, нагрев проводки или нештатное поведение сети 230 В, не разбирайте устройство и не трогайте токоведущие части — такую проверку и измерения должен делать электрик.
Чтобы не столкнуться с этим снова: при покупке ленты и контроллера сверяйте протокол управления и напряжение по паспортам, берите блок питания с запасом по мощности и не ставьте обычный диммер для ламп накаливания на светодиодную подсветку.
