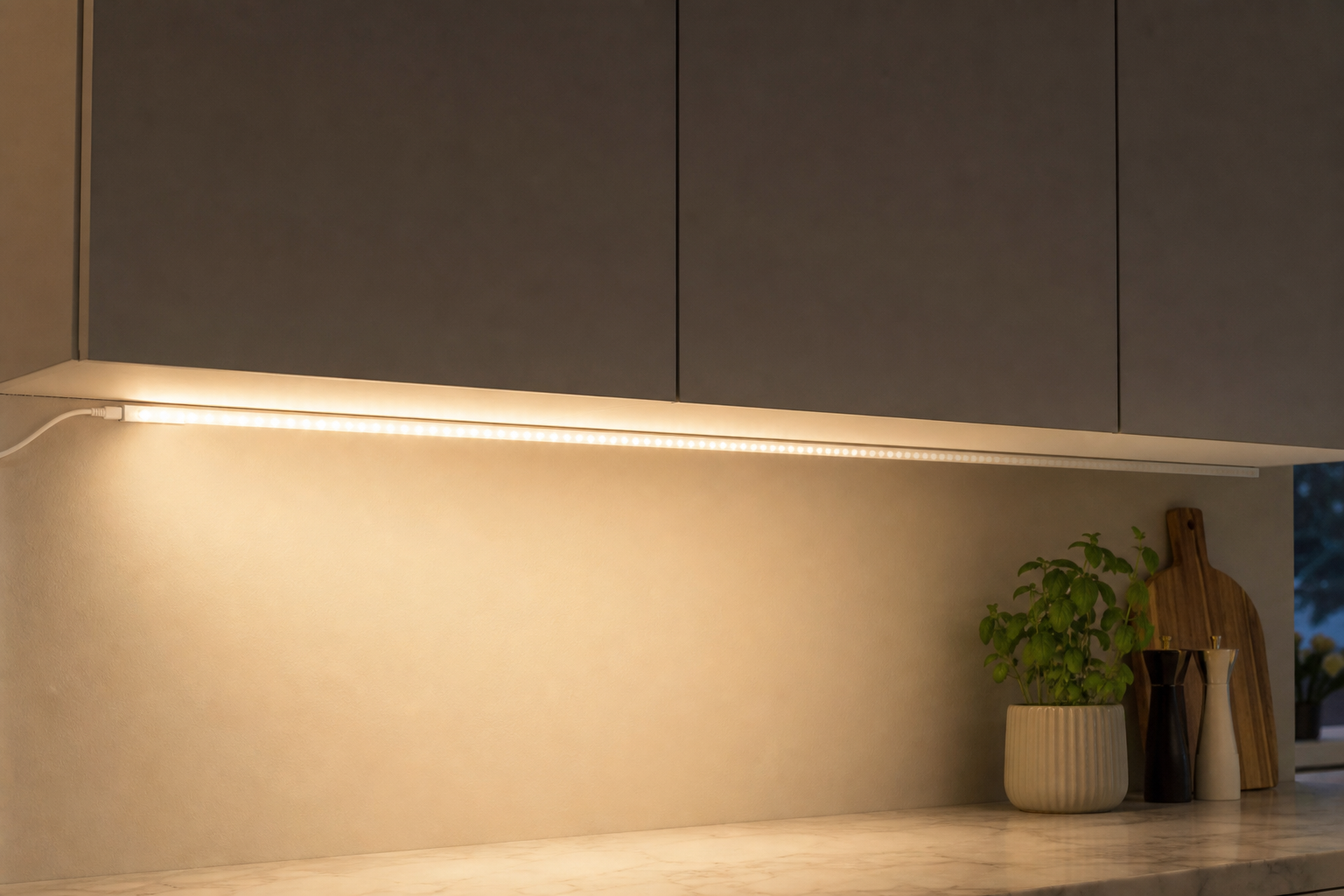

Включаете ленту: первые метры светят ярко, к концу свет заметно слабее. Кажется, что попался брак. На деле у этого есть физическая причина.
Дальний край светит слабее: это вообще про что

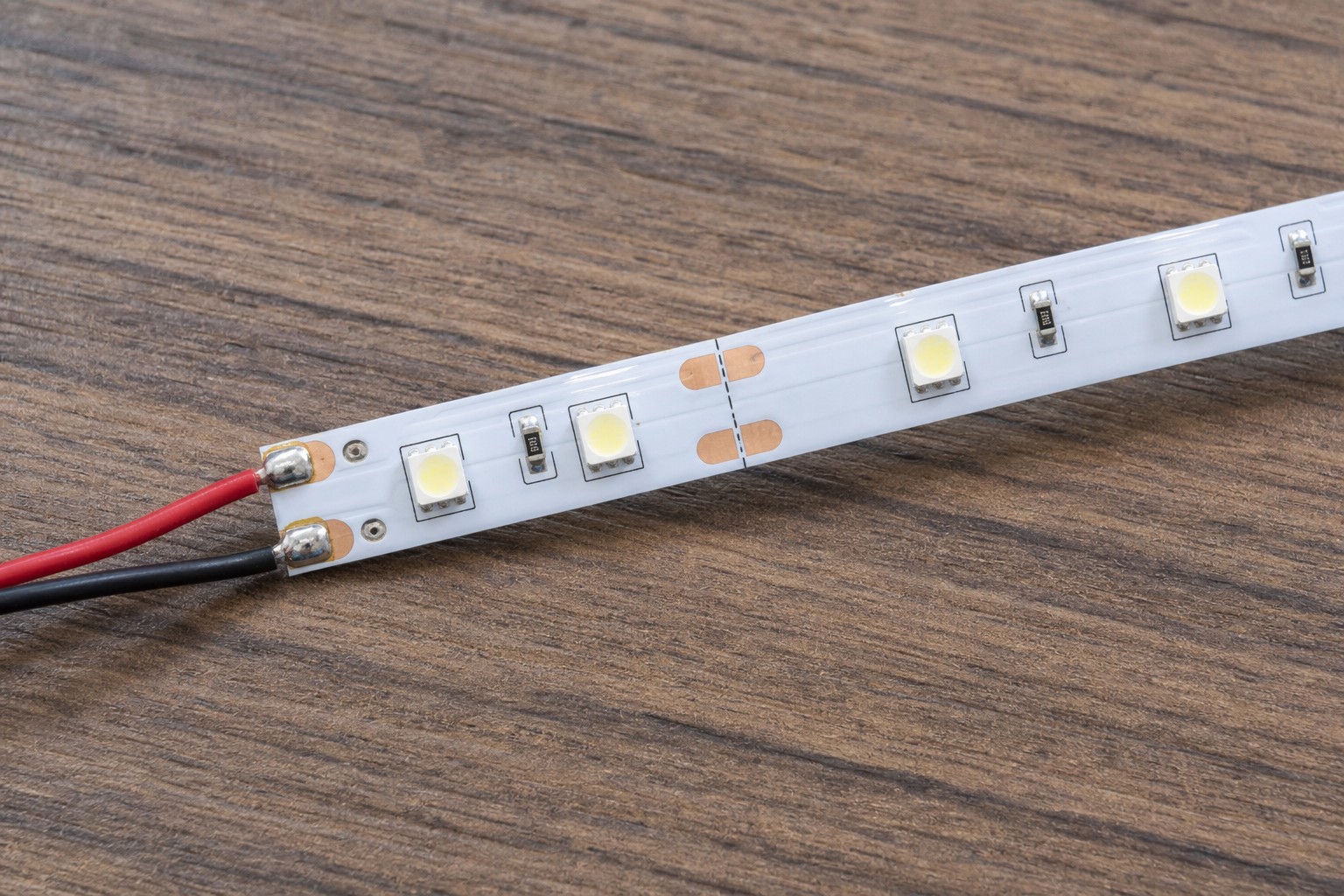

Светодиодная лента — это участки со светодиодами, соединённые токоведущими дорожками с собственным сопротивлением. Ток теряет часть напряжения на каждом отрезке пути. Чем дальше участок от точки подключения, тем меньше напряжения до него доходит и тем тусклее светят его светодиоды. Это не производственный дефект, а следствие того, как течёт электричество по проводнику.
Как ток идёт по ленте и почему он теряется по дороге
Ленты питаются постоянным напряжением 5, 12, 24 или 48 В. Мощность считается так: мощность на метр (из паспорта) умножается на длину. Ток равен мощности, делённой на напряжение.
Пример: лента 5 м мощностью 14,4 Вт/м потребляет 72 Вт. При 12 В это 6 А, при 24 В — 3 А. Чем больше ток, тем сильнее падает напряжение на дорожках и тем заметнее разница между началом и концом отрезка.
12 или 24 В: где край тускнеет раньше
При одинаковой мощности лента на 12 В несёт вдвое больший ток, чем на 24 В, а падение напряжения растёт вместе с током. Поэтому у 12-вольтовых лент эффект тусклого края обычно проявляется на меньшей длине. Точная просадка зависит от толщины дорожек и мощности конкретной модели — единой цифры нет, нужен паспорт.
Сколько метров можно подключить с одной стороны
Производитель указывает максимальную длину отрезка, который можно запитать с одного конца без ощутимой просадки яркости. Часто это около 5 м для ленты на 12 В, но точное значение — только в паспорте модели.
Для более длинной линии есть два решения:
- подключать отрезки параллельно к общей линии питания, а не последовательно;
- питать длинную ленту с двух концов сразу — тогда падение напряжения компенсируется с обеих сторон.
Резать ленту можно только по отмеченным линиям реза между контактными площадками, с учётом кратности из паспорта. Резы в других местах не рекомендованы производителем: это может повредить дорожки, и участок за линией реза может не заработать.
Что ещё даёт тусклый край
Падение напряжения на самой ленте — не единственная возможная причина.
Тонкий провод от блока питания до ленты. При сечении без запаса напряжение проседает ещё до ленты. Сечение под ток и длину линии рассчитывают по таблицам ПУЭ или доверяют электрику.
Блок питания на пределе мощности. Производители лент обычно рекомендуют брать блок с запасом около 20-30% от расчётной нагрузки, точное значение смотрите в паспорте блока. Блок на пределе сильнее греется, может уходить в защиту, мигать или отключаться — тогда тускнеет вся лента, а не только дальний край.
Недостаточный теплоотвод. Чем выше мощность на метр, тем важнее алюминиевый профиль или радиатор. Перегрев ускоряет деградацию светодиодов: яркость падает, цвет способен сместиться со временем.
Разные партии ленты. Если участки куплены в разное время или из разных бинов, оттенок белого может отличаться. Причина здесь не в напряжении, а в цвете партии.
Признак → вероятная причина → что сделать
| Признак | Вероятная причина | Что сделать |
|---|---|---|
| Плавное снижение яркости к дальнему концу одного отрезка | Падение напряжения по длине ленты | Питать с двух концов или разбить на параллельные отрезки |
| Вся лента тусклее обычного, возможны мигания | Блок питания перегружен | Проверить мощность блока, взять с запасом по паспорту (обычно 20-30%) |
| Провод от блока горячий, яркость проседает уже у начала | Провод слишком тонкий сечением | Рассчитать сечение по току и длине, обратиться к электрику |
| Со временем цвет уходит в жёлтый или лента вся потускнела | Перегрев из-за плохого теплоотвода | Проверить профиль/радиатор, снизить мощность на метр |
| Разница в оттенке между кусками, а не в яркости | Разные партии (бины) ленты | Покупать одной партией на всю линию |
Когда звать электрика и что проверить перед покупкой
Если тусклый край сопровождается горячим проводом, запахом гари, нагревом блока питания или нестабильной работой — это повод обратиться к электрику. Диагностика сетевого напряжения 230 В, подбор сечения проводов и монтаж во влажных зонах — не тот случай, где стоит действовать на глаз.
Перед покупкой стоит свериться с паспортом:
- максимальная длина отрезка с одной стороны питания;
- мощность на метр и суммарная мощность всей линии;
- рекомендованный запас мощности блока питания;
- требования к теплоотводу (профиль, радиатор) для выбранной мощности.
Тусклый дальний край — не повод возвращать ленту как бракованную. Это повод свериться с паспортом и правильно спроектировать линию питания.
