Ленту режут часто, но результат не всегда радует. Разберём, почему отрезок может молчать и что делать.
Что внутри ленты и почему метка для резки — не украшение
Светодиодная лента — гибкая плата с токопроводящими дорожками и группами светодиодов через равные промежутки. Питание обычно постоянное: 5, 12, 24 или 48 В от блока питания. Ленты на 220 В монтируются иначе, здесь их не касаемся.

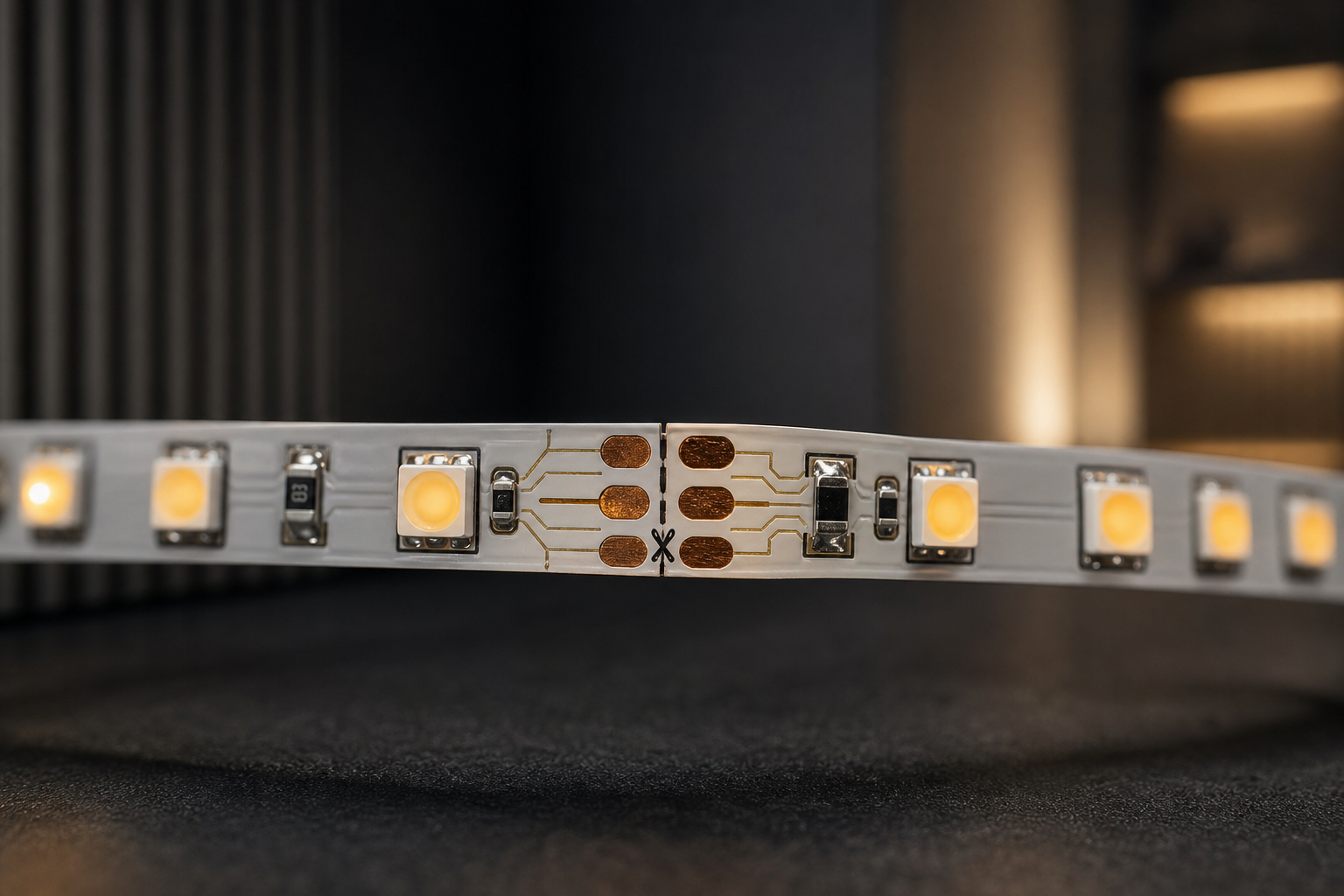

Резать можно только по линиям реза — они нанесены между контактными площадками, там, где дорожка разрывается без ущерба для соседнего сегмента. Через сколько сегментов допустима резка (кратность резки), указано в паспорте конкретной ленты — у разных серий она разная.
Изгибать ленту тоже нельзя как угодно: только в разрешённой производителем плоскости и не сильнее минимального радиуса из паспорта. Резкий излом рвёт тонкие дорожки незаметно для глаза.
Кусок отрезан, но молчит: возможные причины
Если кусок не загорелся, стоит проверить несколько вероятных причин.
- Разрез пришёлся между линиями, а не по ним. Признак: на срезе не видно двух отдельных контактных площадок с обеих сторон.
- Отрезок короче минимальной длины по паспорту. Кратность резки «на глаз» не угадать — проверяйте паспорт модели.
- Излом при монтаже. Если ленту сгибали острее допустимого радиуса, дорожка могла порваться рядом с местом реза.
- Плохой контакт в месте соединения. При подключении через коннектор или пайку проверьте плотность фиксации. Детали зависят от типа соединения — уточните у мастера или в инструкции к коннектору.
- Не хватает мощности блока питания, если отрезок подключён вместе с остальной лентой — об этом ниже.
- Скрытый обрыв, не видимый глазом. Нужна проверка прибором — задача для человека, умеющего безопасно измерять напряжение.
Сколько мощности и тока нужно отрезку и хватает ли блока
Мощность отрезка = мощность на метр (из паспорта) × длина. Пример: лента 14,4 Вт/м, отрезок 5 м — 72 Вт. Ток при 12 В — 6 А, при 24 В — 3 А.
Блок питания берут с запасом 20-30% сверх расчётной мощности. Блок на пределе сильнее греется, и в зависимости от модели может уходить в защиту — мигание или отключение.
По длине ленты напряжение падает из-за сопротивления дорожек: дальний конец светит тусклее. На 12 В эффект заметнее, чем на 24 В, из-за вдвое большего тока. Максимальную длину отрезка с питанием с одной стороны производитель указывает в паспорте — часто это 5 м для лент на 12 В. Для длинных линий отрезки соединяют параллельно или питают с двух концов.
Провода от блока до ленты подбирают по току и длине: тонкий провод даёт падение напряжения и нагрев. Точное сечение — расчёт по таблицам или консультация электрика, а не подбор «на глаз».
Таблица: признак → возможная причина → что сделать
| Признак | Возможная причина | Что сделать |
|---|---|---|
| Отрезок не горит совсем | Разрез между линиями реза | Проверить паспорт кратности, отрезать заново по метке |
| Горит через раз, мигает | Плохой контакт в соединении | Проверить фиксацию коннектора или пайку у мастера |
| Дальний конец тусклее ближнего | Падение напряжения по длине | Питать с двух концов или уменьшить длину отрезка |
| Вся лента мигает и гаснет | Блок питания на пределе мощности | Пересчитать нагрузку, взять блок с запасом |
| Короткий обрезок не горит | Длина меньше минимальной по паспорту | Уточнить кратность резки у производителя ленты |
Когда без электрика не обойтись
Проверка напряжения на контактных площадках мультиметром требует навыка и понимания схемы. Самостоятельно трогать провода под напряжением или разбирать блок питания не стоит.
Монтаж во влажных помещениях, например в ванной, и любое подключение к сети 230 В — задача электрика. Это касается и лент на 220 В: там свои правила соединения, отличные от низковольтных лент.
Если после проверки по видимым признакам причина не находится, лучше вызвать специалиста с прибором, чем гадать дальше.
Чек-лист перед следующей резкой
- Найдите паспорт ленты и уточните кратность резки для вашей серии.
- Режьте только по нанесённым линиям, между контактными площадками.
- Не сгибайте ленту острее минимального радиуса из паспорта.
- Для влагозащищённой ленты заранее продумайте герметизацию нового торца и мест пайки — иначе заявленная защита IP перестаёт действовать.
- Посчитайте мощность отрезка и возьмите блок питания с запасом.
- Для длинных линий заложите питание с двух концов или параллельное подключение сегментов.
Что дальше. В следующих статьях рубрики «светильники и потолок» разберём «Почему видна полоса в парящем потолке» и «Почему трековый свет слепит с дивана». Подпишитесь на канал, чтобы не пропустить.
