Соединение светодиодной ленты — рабочее решение, когда нужного метража нет в одном рулоне. Но если собрать отрезки без проверки напряжения и нагрузки на блок питания, дальний конец начнёт тускнеть, а сам блок — перегреваться и отключаться.
Сначала проверьте ленту и место реза
Сверьте напряжение обеих лент и блока питания: бытовые ленты работают на постоянных 5, 12, 24 или 48 В, смешивать разные значения нельзя. Точные требования смотрите в паспорте модели — ленты на 220 В монтируются по отдельным правилам.
Режьте ленту только по отмеченным линиям между контактными площадками. Кратность реза может отличаться у разных моделей — уточняйте в паспорте конкретной ленты.
Посчитайте длину, мощность и нагрузку на блок
Общую мощность считают так: мощность на метр (из паспорта) умножаете на общую длину. Ток получаете делением мощности на напряжение.
Пример: лента 14,4 Вт/м, длина 5 м — мощность 72 Вт. При 12 В ток 6 А, при 24 В — 3 А.
Блок питания берут с запасом по мощности — обычно 20-30% сверх расчётной нагрузки. На пределе он сильнее греется, возможны срабатывание защиты, мигание или отключение — поведение зависит от модели.
Отдельно уточните у производителя максимальную длину одного отрезка при питании с одной стороны. После соединения двух кусков эта длина не увеличивается автоматически — для длинных линий нужны отдельные решения (см. ниже).
Как подготовить соединение без лишнего нагрева

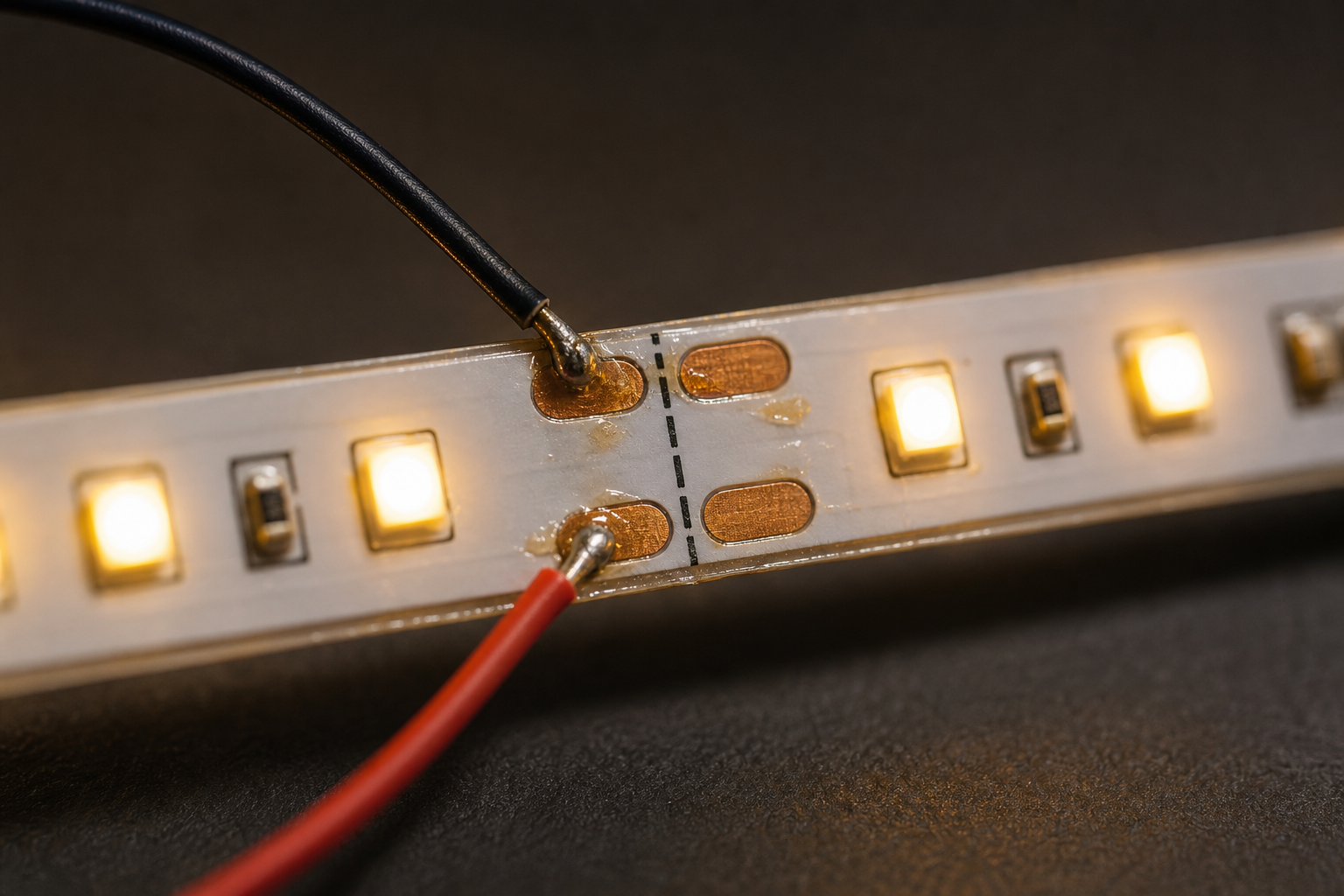

- Отрежьте оба куска строго по линиям реза — иначе контактные площадки повредятся и соединение не выдержит ток.
- Подберите сечение проводов от блока до ленты по току и длине трассы. Тонкий провод даёт падение напряжения и греется. Сечение определяют по таблицам ПУЭ или рассчитывает электрик.
- Способ соединения — пайка или коннектор — зависит от модели ленты, уточняйте в инструкции производителя и документации на совместимые коннекторы.
- Перед креплением обезжирьте и просушите поверхность: клей держит лучше на чистом ровном основании, на пыли или жире сцепление может ослабнуть — смотрите рекомендации производителя ленты.
- При высокой мощности на метр используйте алюминиевый профиль для отвода тепла — необходимость уточняйте у производителя.
Когда одного подключения с края недостаточно
Для длинных линий производитель может рекомендовать параллельное подключение отрезков к блоку или питание с двух концов — это закладывается на этапе расчёта, а не после того, как лента не загорелась.
Причина — падение напряжения на токоведущих дорожках: чем длиннее цепь, тем заметнее тускнеет дальний конец. При одинаковой мощности эффект сильнее на 12 В, чем на 24 В, из-за вдвое большего тока. Заметность зависит от длины и конструкции ленты.
Влагозащищённая лента и граница самостоятельного монтажа
Если лента с IP-защитой разрезана, герметизируйте заново край, торцевые заглушки и место соединения — иначе заявленная защита перестаёт действовать. Способ герметизации смотрите в инструкции.
Для ванной блок питания размещают за пределами влажных зон, в доступном месте, с учётом зон 0, 1 и 2. Подключение к сети 230 В и монтаж в ванной выполняет электрик — самостоятельно можно только подготовить ленту и место крепления, без работы с сетевым напряжением.
Чек-лист перед включением
- Напряжение обеих лент и блока питания совпадает
- Резы сделаны строго по линиям, без повреждения площадок
- Суммарная мощность посчитана, блок взят с запасом
- Сечение проводов подобрано под ток и длину трассы
- Способ соединения выбран по инструкции конкретной ленты
- Для влагозащищённой ленты места реза и соединения загерметизированы заново
- Для ванной и работы с сетью 230 В привлечён электрик
Если после проверки остаются сомнения в мощности блока или состоянии проводки — это повод для консультации с электриком, а не для пробного включения.
