Тёмное пятно на изгибе ленты может быть браком, а может — резким изломом, падением напряжения на длинном отрезке или ошибкой реза. Разберём, как отличить одно от другого.
Угол тёмный: что именно вы видите
Важно понять: участок погас полностью, светит тусклее остальной линии, или темнеет только стык между двумя кусками ленты. От этого зависит причина — место изгиба, место реза или вся схема подключения.
Угловая лента (со светодиодами под углом для монтажа по кромкам) тоже имеет ограничения на изгиб — зависит от модели, точные значения смотрите в паспорте изделия.
Как ток идёт по ленте и почему дальний конец тусклее
Лента питается постоянным напряжением (чаще 12 или 24 В, реже 5 или 48 В; у лент на 220 В свои правила монтажа) через токопроводящие дорожки с собственным сопротивлением.
Чем дальше участок от точки подключения, тем сильнее просело напряжение — и тем тусклее диоды. На 12 В эффект сильнее, чем на 24 В при той же мощности, так как ток вдвое больше.
Пример: отрезок 5 м мощностью 14,4 Вт/м — 72 Вт. При 12 В ток 6 А, при 24 В — 3 А. Поэтому производители ограничивают длину отрезка при подключении с одного конца (для 12 В нередко 5 м). Для более длинных линий нужно параллельное подключение отрезков или питание с двух концов — точные цифры смотрите в паспорте.
Почему лента не любит резких поворотов и реза не по метке

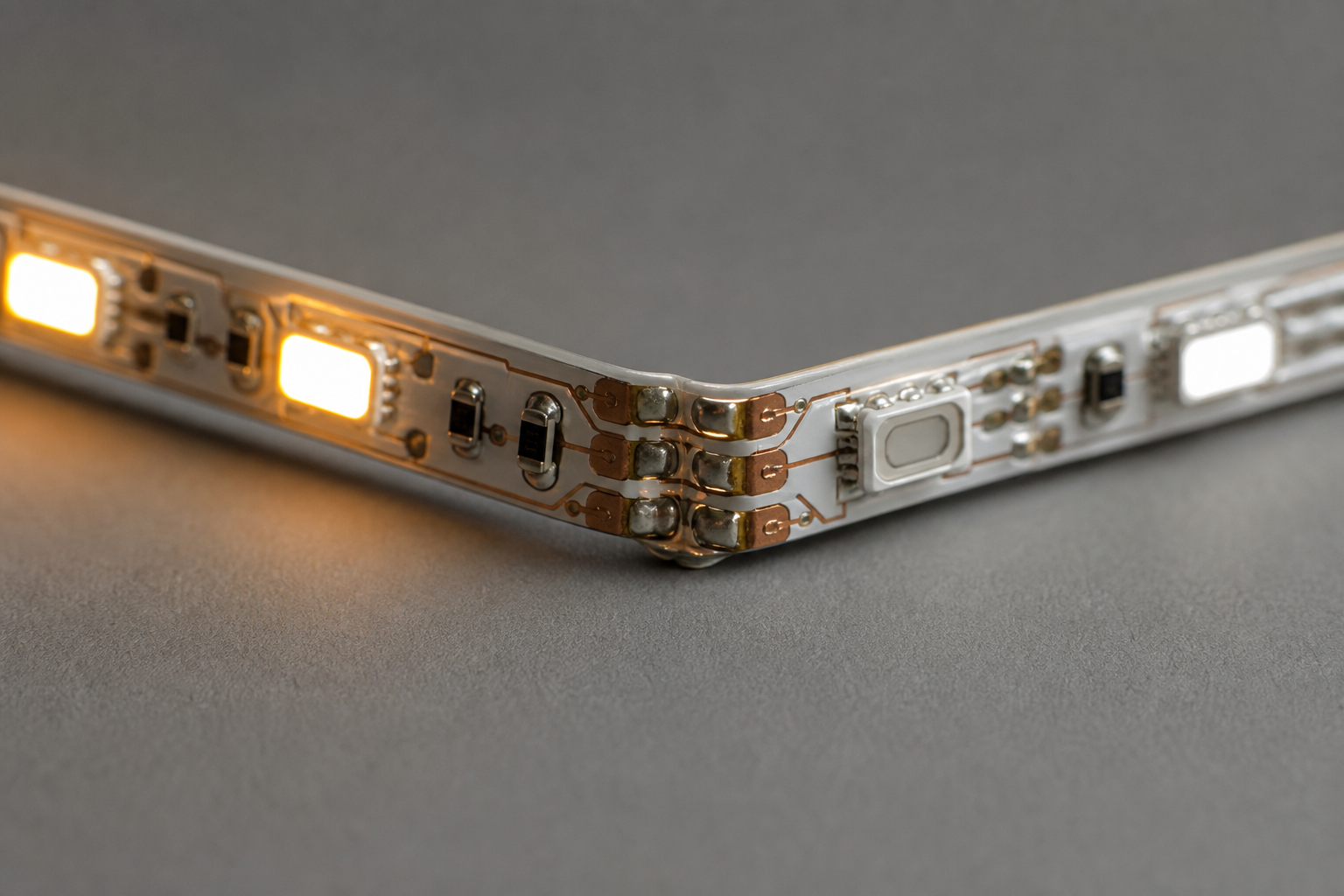

Изгибать ленту можно только в разрешённой плоскости и с радиусом не меньше указанного в паспорте. Острый излом на углу мебели повреждает дорожки в точке перегиба — участок за изломом гаснет или тускнеет.
Для поворота линии часто используют плавную петлю с сохранением радиуса или соединяют два прямых отрезка перемычкой в углу.
Вторая частая причина пятна на стыке — резка не по линии. Ленту режут только по отмеченным местам, между контактными площадками, с шагом из паспорта (кратность резки). При резе между метками участок может не заработать вовсе.
Нагрев и профиль: где яркость уходит незаметно
Чем выше мощность на метр, тем важнее отвод тепла: перегрев ускоряет деградацию светодиодов, яркость падает, цвет может смещаться. Нужен ли алюминиевый профиль и при какой мощности — указывает производитель, порог «на глаз» не определить.
Профиль отводит тепло и защищает ленту механически, рассеиватель скрывает отдельные точки светодиодов. При крупном шаге диодов точки на углу заметнее, чем на прямом участке; у COB-лент светодиоды идут почти сплошной линией, и проблема почти не видна.
Для влагозащищённых лент (кухня, ванная) степень IP относится к изделию в сборе. Отрезанный край, торцевая заглушка и место пайки на углу теряют защиту, если их не загерметизировать заново по инструкции.
Таблица: признак → вероятная причина → что делать
| Признак | Вероятная причина | Что сделать |
|---|---|---|
| Участок после угла не горит совсем | Резкий излом повредил дорожки | Проверить радиус изгиба из паспорта; переделать угол петлёй |
| Тёмный кусок ровно между двумя отрезками | Рез не по метке | Проверить рез по паспорту, при ошибке — заменить отрезок |
| Вся линия тускнеет к дальнему концу | Падение напряжения на длине | Сократить длину отрезка или подключить с двух концов |
| Яркость постепенно снижается со временем | Перегрев без теплоотвода | Установить алюминиевый профиль, проверить мощность на метр в паспорте |
| Стык темнеет во влажном помещении | Нарушена герметизация после реза | Загерметизировать место реза и пайки заново по инструкции |
Что проверить до монтажа и когда звать электрика
Перед монтажом откройте паспорт ленты и выпишите три цифры: минимальный радиус изгиба, допустимые плоскости изгиба и шаг резки. Это снимет большинство вопросов про тёмные углы.
Если линия питается напрямую от сети 230 В, подбор кабеля и подключение блока питания — работа для электрика, самостоятельно туда лезть не стоит. Сечение провода от блока питания до ленты подбирают по току и длине — точный расчёт по таблицам ПУЭ или у специалиста, а не на глаз.
Чек-лист перед покупкой и монтажом:
- радиус изгиба и разрешённая плоскость — по паспорту, не «на глаз»;
- резать строго по отмеченным линиям;
- для длинных линий закладывать подключение с двух концов или запас по сечению провода;
- при мощной ленте — профиль с теплоотводом;
- для влажных зон — герметизация каждого реза и стыка.
